2022款大眾途昂卡仕達解碼一體機安裝案例

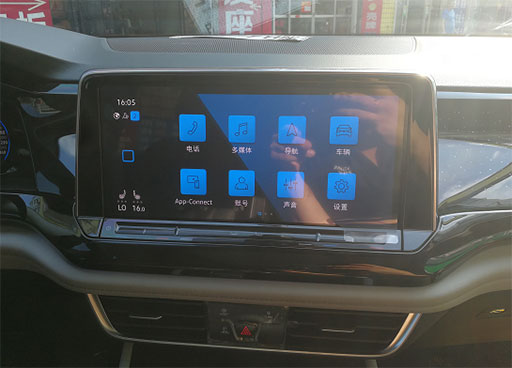

原車主界面如下：

使用產品：卡仕達百變PLUS主機CA-N084+卡仕達360百變01解碼器CA-AID-01+0030Y線材

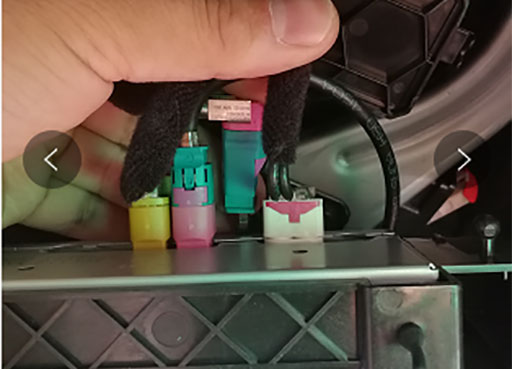

安裝步驟如下：首先將原車電源處于斷電狀態，再拆開原車副駕駛位的儲物盒箱，找到原車主機的轉接電源線，跟我司解碼一體機主機電源線對插，找到原車LVDS轉接線與我司的主機LVDS線對插連接，具體如下：

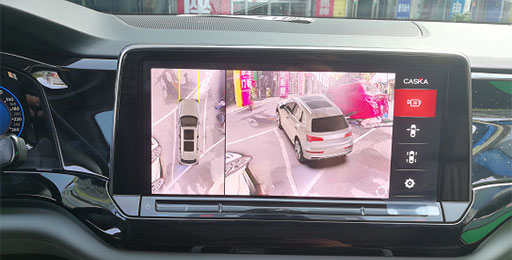

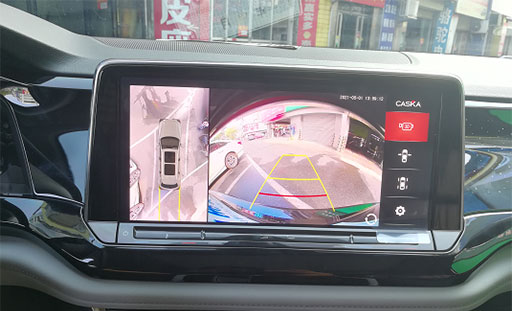

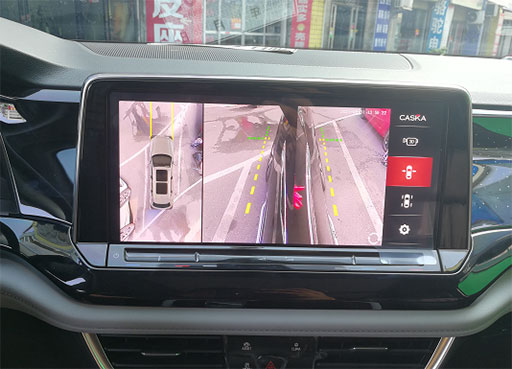

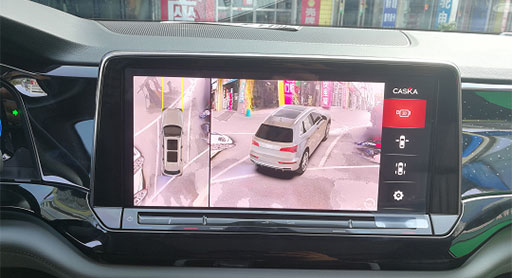

對插完畢后，再進行通電確認主機是否正常，一切正常后進行產品調試拼接狀態，最后拼接效果圖如下：

最后將拆裝位置進行復原，2022款大眾途昂安裝撥碼為紅色：456，黑色：148，如下圖：
